Виробник: Mavilor

XTRAPFORS Exchansilniki ex до потенційно вибухових зон

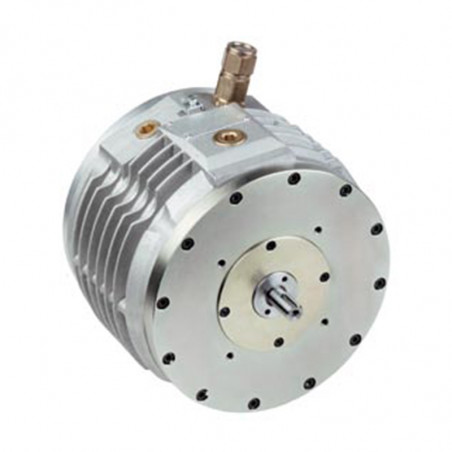

The XtraforsEx series are axial airgap AC and DC servomotors housed in an flameproof enclosure. The motors are ATEX and CE compliant Zone 1 and 21, Gas group IIC (Hydrogen).



Technical data


    DC Servomotors AC Servomotors
    MS-2 MS-4 MS-6 MS-8 MS-12 MS-22 MA-3 MA-6 MA-10 MA-20 MA-30
Rated torque [Nm] 0,60 1,26 1,83 2,56 3,95 8,19 1,23 3,47 5,40 7,70 13,00
Rated speed [rpm] 3000 3000 3000 3000 3000 3000 5330 3560 3650 3070 3180
Rated current [ADC] 6,5 7,8 10,7 10,7 14,0 16,0 2,05 3,86 6,00 7,40 13,00
Rated voltage [VDC] 39,4 67,0 67,8 89,7 106,7 181,0
Peak speed [rpm] 7000 6000 6000 5000 4500 4000
Peak speed @230VAC [rpm]             6950 4170 4170 3470 3470
Peak speed @400VAC [rpm]             9000 6000 6000 6000 6000

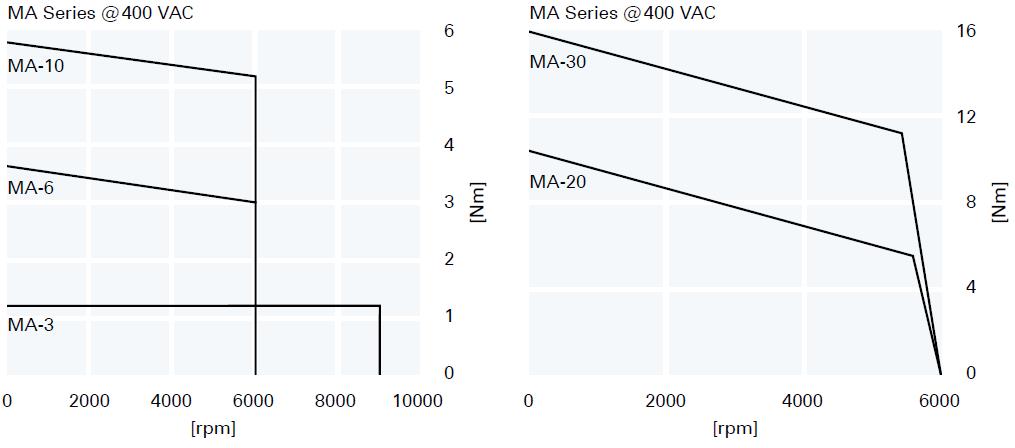

Torque curves









Standard version

  • Shaft with keyway
  • Round flange (B14)
  • Cable connection
  • AC series:
    • Resolver feedback
    • NTC thermal sensor

Options

  • Brake
  • Shaft without keyway
  • Square flange (B5)
  • AC series:
    • Encoder feedback with hall sensors
    • Confectioned power and feedback cables
    • Low backlash gearboxes adaptation
  • DC series:
    • Tachogenerator

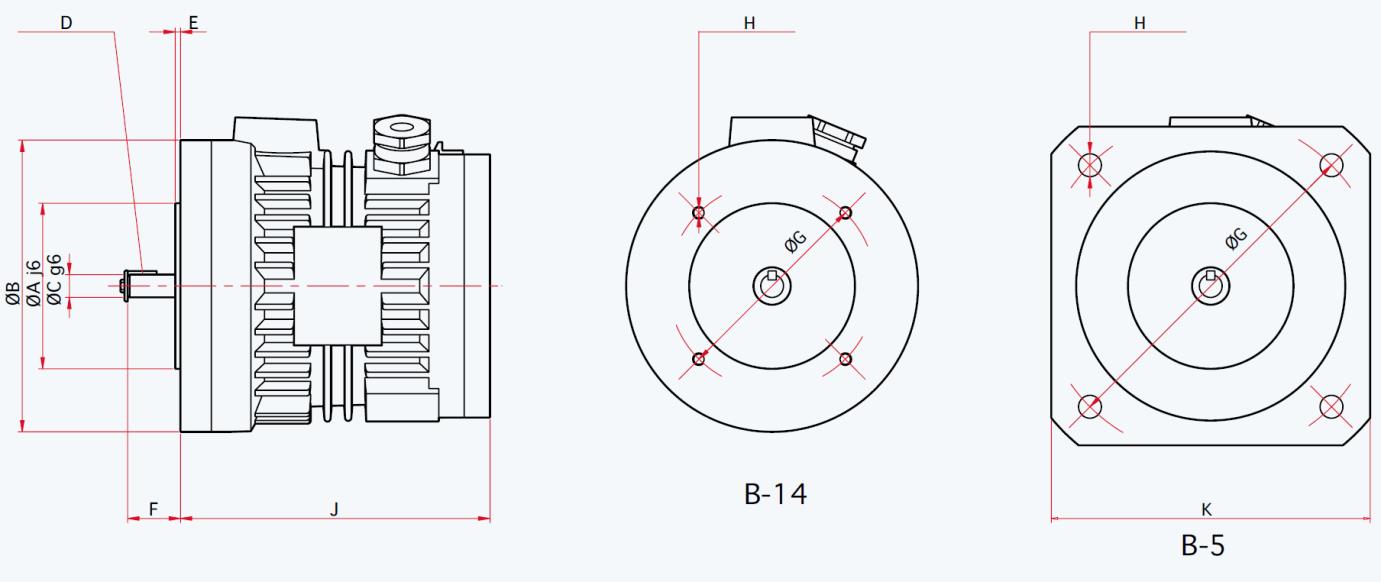

Mechanical dimensions




Dimensions [mm] Flange MS-2 MS-4, -6, -8 MS-12, -22 MA-3 MA-6, -10 MA-20, -30
AΦ j6 B14 80 95 180 80 95 180
    B5 130 180 250 130 180 250
BΦ     141 201 262 141 201 262
CΦ g6   11 14 24 11 14 24
D DIN6885   A4x4x14 A5x5x20 A8x7x32 A4x4x14 A5x5x20 A8x7x32
E     2,5 2,0 3,5 2,5 2,0 3,5
F     25,5 30,0 50,0 25,5 30,0 50,0
GΦ   B14 100 115 215 100 115 215
    B5 165 215 300 165 215 300
H   B14 4xM6x8 4xM6x10 4xM12x14 4xM6x8 4xM6x10 4xM12x14
  Φ B5 4xΦ11 4xΦ11 4xΦ18 4xΦ11 4xΦ11 4xΦ18
J     149,5 159,5 188,6 149,5 159,5 188,6
K   B5 154±1 201±1 284±1,5 154±1 201±1 284±1,5



Brakes


    MS-2 MS-4, -6, -8 MS-12 MS-22 MA-3 MA-6, -10 MA-20, -30
Torque [Nm] 1,2 2,5 5,0 12,0 1,0 4,0 8,0
Tension [VDC] 24 (+6%-10%) 24 (+6%-10%)



Tachogenerators


Type   D40 D40 D40 D26
Tension [V/krpm] 10±5%
